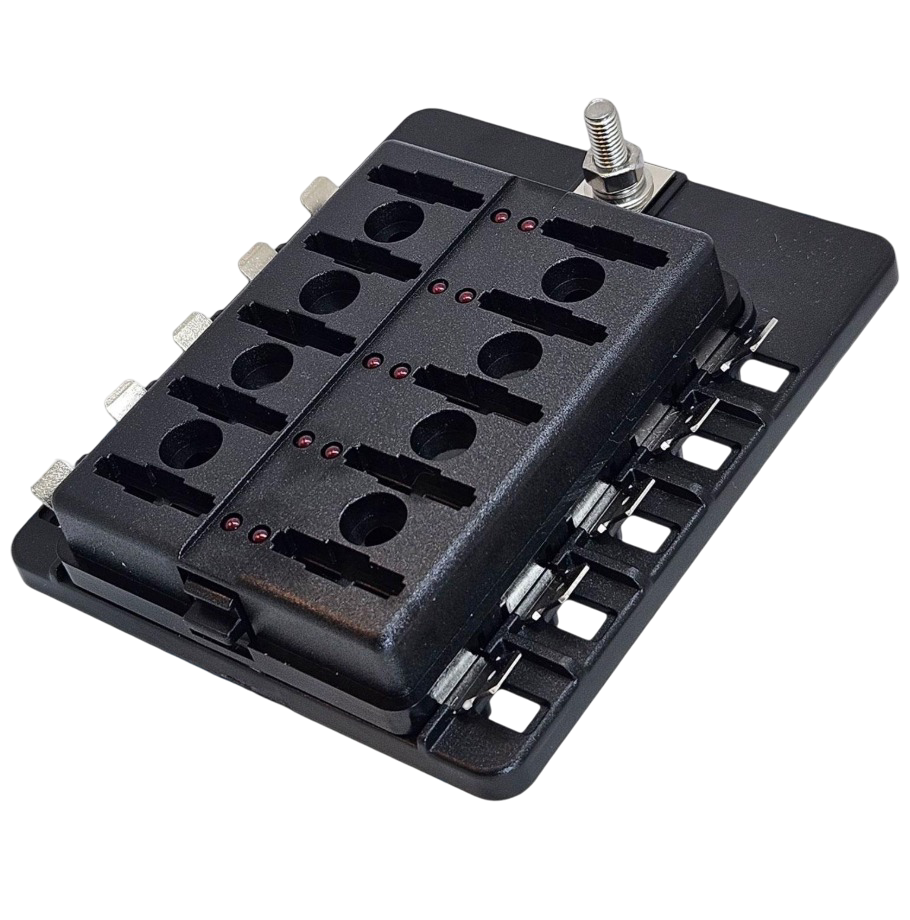

10'lu LED ikazlı sigorta kutusu AF276A-10
10'lu LED ikazlı sigorta kutusu, 12V ve 24V DC elektrik sistemlerinde birden fazla yardımcı devrenin sigortalar üzerinden düzenli biçimde dağıtılması için tasarlanmıştır. FB-1711L model 10'lu LED ikazlı sigorta kutusu, standart bıçak tipi otomotiv sigortalarıyla kullanılan 10 devreli bir sigorta bloğudur. Her sigorta hattına ait kırmızı LED ikaz göstergesi, sigorta attığında ilgili devrenin hızlı şekilde tespit edilmesine yardımcı olur. Bu yapı özellikle araç elektrik tesisatında arıza bulma ve bakım işlemlerini kolaylaştırır.
Üretici verilerine göre ürün 12-24V DC giriş gerilimiyle çalışır ve maksimum 32V DC gerilime uygundur. Toplam blok kapasitesi 100A, her bir devre için maksimum akım ise 30A'dir. Ana besleme bağlantısı M5 dişli saplama üzerinden yapılır ve giriş kablosu için #4-6 AWG aralığı belirtilmiştir. Çıkış kablolarında #12-16 AWG aralığı ve devre başına 30A maksimum değer verilmektedir. 10'lu LED ikazlı sigorta kutusu, nikel kaplı pirinç bağlantı terminalleri sayesinde düşük dirençli ve kararlı bir elektrik bağlantısı sunacak şekilde tasarlanmıştır.
Ürünün tabanı alev geciktirici PBT plastikten üretilmiştir. Koruyucu kapak, sigorta yuvalarının dış etkilere karşı korunmasına ve tesisatın daha düzenli tutulmasına yardımcı olur. Üretici, FB-1711L modelini otomobil, karavan, otobüs, kamyon, tekne ve gemi gibi araç ve deniz taşıtlarındaki elektrik sistemleri için uygun göstermektedir. 10'lu LED ikazlı sigorta kutusu, özellikle çok sayıda aksesuar ve yardımcı elektrik hattının bulunduğu 12V/24V DC sistemlerde merkezi sigorta dağıtımı için pratik bir çözümdür.
Panel ölçüsü yaklaşık 100 × 85 mm olarak verilen FB-1711L, sınırlı montaj alanlarında düzenli bir yerleşim sağlamak için kompakt bir yapıya sahiptir. 10 devreli yapısı sayesinde aydınlatma, USB şarj, pompa, fan, navigasyon, ses sistemi ve diğer yardımcı ekipmanların ayrı sigorta hatları üzerinden korunmasına yardımcı olur. 10'lu LED ikazlı sigorta kutusu, otomotiv ve marin elektrik tesisatlarında düzenli devre ayrımı ve hızlı arıza kontrolü için kullanılabilir. Montaj sırasında kullanılacak sigorta değerleri, kablo kesiti ve devre yükü sistem tasarımına uygun seçilmelidir. Bu nedenle 10'lu LED ikazlı sigorta kutusu, çoklu DC aksesuar devrelerinin tek merkezden korunması gereken projelerde tercih edilebilir. Ayrıca 10'lu LED ikazlı sigorta kutusu, servis ve bakım sırasında arızalı sigortanın görsel olarak belirlenmesini kolaylaştırır.
| Özellik | Değer |
|---|---|
| AFEM Yurt İçi Kod | AF276A-10 |
| Ürün Tipi | 10 devreli sigorta kutusu |
| Sigorta Tipi | Bıçak tipi / ATO-ATC |
| Devre Sayısı | 10 |
| Giriş Gerilimi | 12–24V DC |
| Maksimum Gerilim | 32V DC |
| Maksimum Blok Akımı | 100A |
| Devre Başına Maksimum Akım | 30A |
| Ana Giriş Terminali | M5 dişli saplama |
| Giriş Kablo Ölçüsü | #4–6 AWG |
| Çıkış Kablo Ölçüsü | #12–16 AWG |
| LED Gösterge | Kırmızı LED |
| Gövde Malzemesi | PBT alev geciktirici plastik |
| Terminal | Nikel kaplı pirinç |
| Panel Ölçüsü | 100 × 85 mm |
| Kapak | Koruyucu kapak |
LED İkaz Sistemi
Ürünün önemli özelliklerinden biri LED sigorta arıza göstergesidir.
Her sigorta devresinin yanında bulunan kırmızı LED gösterge, ilgili sigortanın arızalanması durumunda görsel uyarı sağlayarak hangi hattın kontrol edilmesi gerektiğinin daha hızlı anlaşılmasına yardımcı olur. Bu özellik özellikle çok sayıda elektrik devresinin bulunduğu araçlarda bakım ve arıza tespitini kolaylaştırır.
